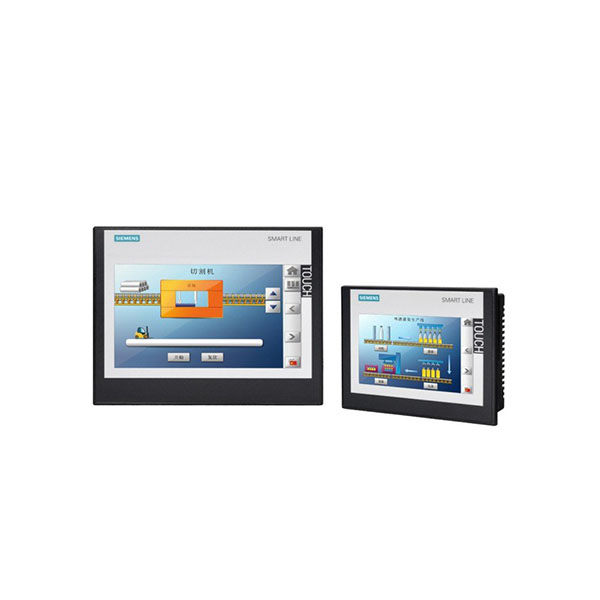

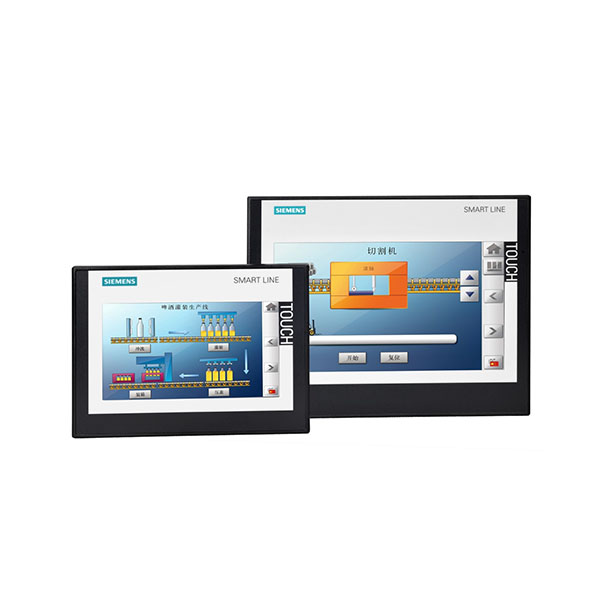

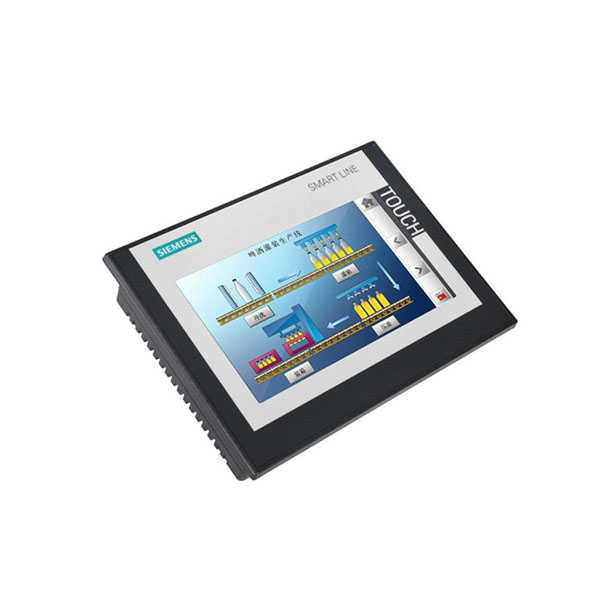

Smart Line系列觸摸屏
◎ 寬屏7寸、10寸兩種尺寸，支持橫向和豎向安裝；
◎ 高分辨率：800×480（7寸），1024×600（10寸），64K色，LED背光；
◎ 集成以太網口可與S7-200系列PLC以及LOGO! 進行通訊（最多可連接4臺）；
◎ 隔離串口（RS422/485自適應切換），可連接西門子、三菱、施耐德、歐姆龍以及臺達部分系列PLC；
◎ 支持Modbus RTU協議；
◎ 支持硬件實時時鐘功能；

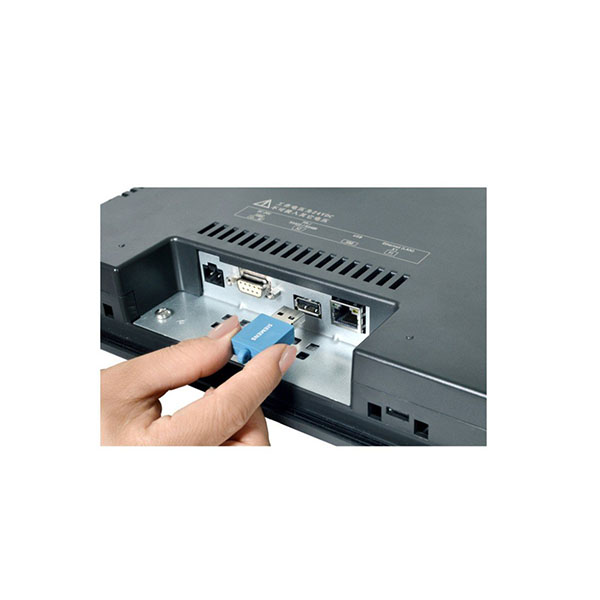

◎ 集成USB 2.0 host接口，可連接鼠標、鍵盤、Hub以及USB存儲器；
◎ 支持?jǐn)?shù)據和報警記錄歸檔功能；
◎ 強大的配方管理，趨勢顯示，報警功能；
◎ 通過Pack & Go功能，輕松實現項目更新與維護；
◎ 全新的WinCC Flexible SMART V3組態軟件，簡單直觀，功能強大。
-
Smart Line系列選型參數

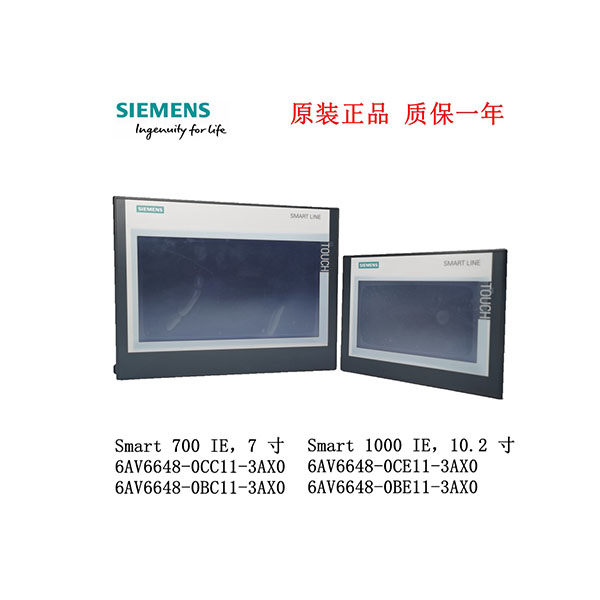

型號
Smart 700
Smart 1000
概述
Smart Line系列準確地提供了人機界面的標準功能；
經濟實用，具有高性價比；
采用全新的高分辨率16:9寬屏液晶顯示。基本規格
顯示尺寸
7" TFT
10.2" TFT
顯示類型
LCD-TFT
分辨率
800×480像素
1024×600像素
顯示色彩
64k真彩色
亮度
250cd/m2
液晶壽命
最大40000小時
觸控面板
4線電阻式觸摸屏
CPU
ARM，400MHz
內存
64M DDR SDRAM+8M Flash
RTC
軟件時鐘
可擴展存儲器
無
打印端口
串口
以太網
無
通訊接口
1×RS485/RS422，最大通信率187.5Kbits/s
電氣規格
輸入范圍
DC19.2V~DC28.8V
功耗
2W@24VDC
允許失電
<3ms
絕緣電阻
超過50MΩ@500VDC
結構規格
外殼材料
PC+ABS合金材料
前面板尺寸
213×159(mm)
288×222(mm)
安裝開孔尺寸
192×138(mm)
259×201(mm)
環境規格
工作環境溫度
0~50℃（垂直安裝）
工作環境濕度
90%RH（無冷凝）
存儲環境溫度
-20~60℃
耐沖擊性
15g/11ms
軟件功能
組態軟件
WinCC flexible 2008 China SP2+HSP
可連接的西門子PLC
S7-200
第三方PLC
Mitsubishi FX/Omron CPI
變量
500
畫面數
50
報警系統（報警數量/報警級別）
200/32
配方
5
認證
前面板防護等級
符合IP65認證
背面板防護等級
符合IP20認證
CE認證
通過CE認證
