IM155/IM267通訊接口模塊
產品概述：

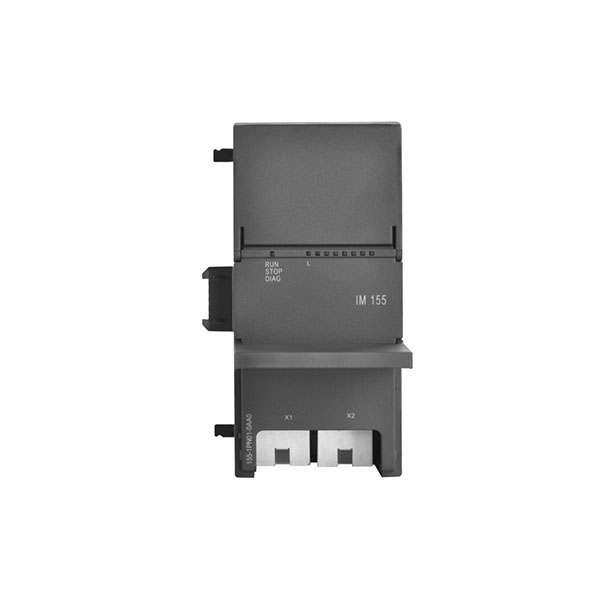

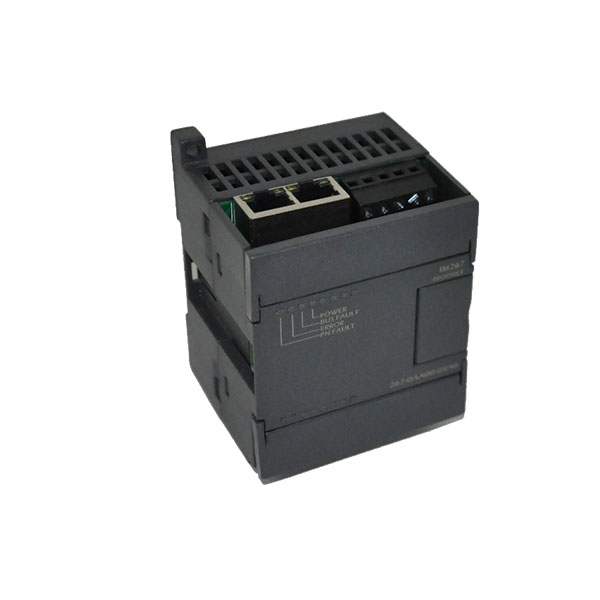

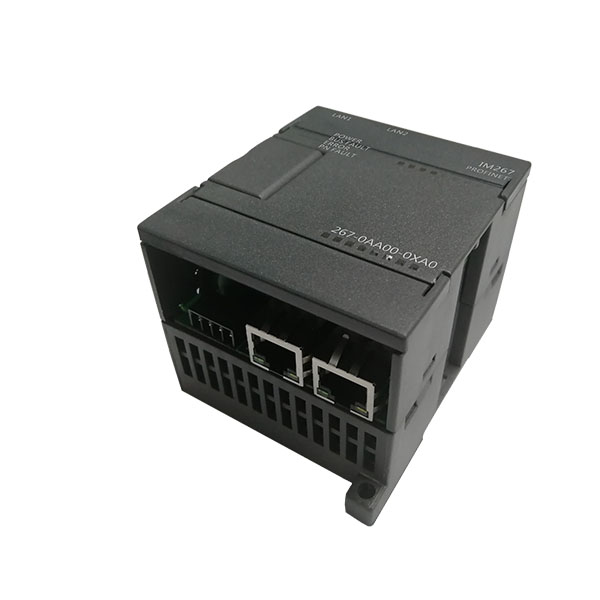

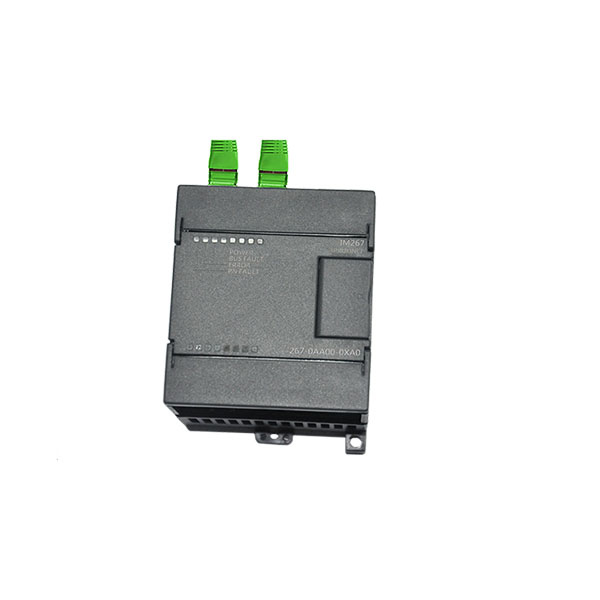

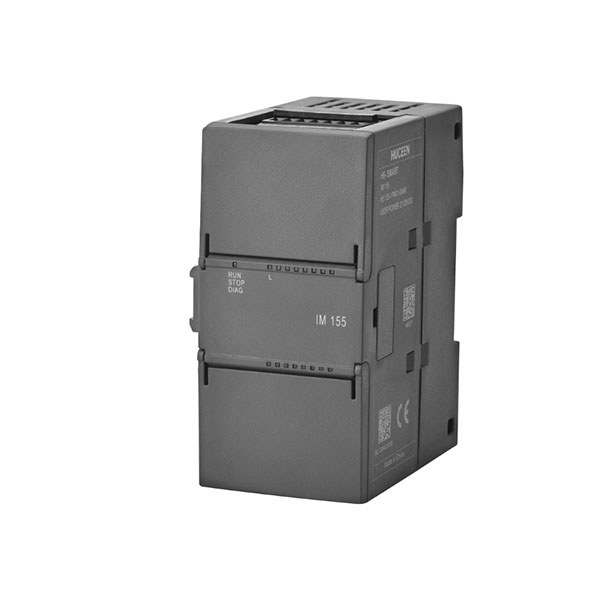

IM 155 PN接口模塊，具有 ProfiNET 從站功能、可擴展Smart 系列 I/O模塊。Profinet從站模塊IM267、IM155是國產兼容S7-200/S7-200Smart系列PLC系統的一個重要組成部分，每個IM267從站模塊允許擴展7個S7-200系列I/O模塊，每個IM155允許擴展8個S7-200Smart I/O模塊，I/O模塊包括數字量模塊、模擬量模塊、溫度模塊，與西門子Profinet主站設備一同組網構成分布式I/O系統，實現Profinet遠程IO擴展通信功能。
產品特點：
◎ 從站間的通訊距離最長可達100米；
◎ Profinet總線通訊速率可達100 Mbps；
◎ 支持Profinet主站CPU，包括S7-300，S7-1500，S7-1200，S7-200Smart等；
◎ 每個從站允許擴展7個I/O模塊（IM267)或8個I/O模塊（IM155)。
-
IM155/IM267規格參數
型號
IM155
IM267
擴展 I/O 能力
每從站支持最多模塊數
8個（數字量模塊、模擬量模塊、溫度模塊）
7個（數字量模塊、模擬量模塊、溫度模塊）
擴展模塊類型
兼容S7-200Smart系列
兼容S7-200系列
每從站 IO 最大配置
模擬量最大配置可達64AI/64AQ
數字量最大配置可達256DI/256DQ
PROFINET 通訊參數
通訊接口
2個RJ45口
數據傳輸速率
100 Mbps，全雙工
支持的以太網服務
ping、arp、網絡診斷 (SNMP)/MIB-2、LLDP
最小循環周期
5ms
250μs~4ms
第三方 PROFINET 主站
支持
從站間通信距離最長
100m（100BASE-TX）
拓撲結構

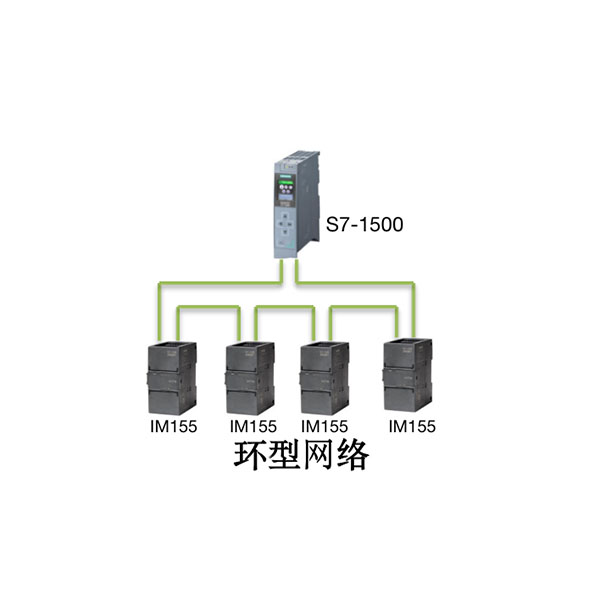

支持星形、樹形、線型、環形拓撲結構
硬件組態功能
導入的文件類型
PROFINET GDS文件XML格式
擴展能力
8 個槽位的擴展
7 個槽位的擴展
擴展模塊可添加數字量模塊、模擬量模塊、溫度模塊
隔離與保護
接口隔離
RJ45通信網口變壓器隔離500V
電源保護
供電電源端提供反接保護功能及浪涌吸收功能
