SOFTLINK 300系列模塊在污水處理系統中的應用

所屬行業

環保業

實現的功能和效果

高開放性、互操作性、互換性、可集成性、高可靠性和可維護性。

核心工藝和產品技術要求

通過粗格柵的原污水經過污水提升泵提升后，經過格柵或者砂濾器，之后進入沉砂池，經過砂水分離的污水進入初次沉淀池，以上為一級處理(即物理處理)，初沉池的出水進入生物處理設備，有活性污泥法和生物膜法，(其中活性污泥法的反應器有曝氣池，氧化溝等，生物膜法包括生物濾池、生物轉盤、生物接觸氧化法和生物流化床)，生物處理設備的出水進入二次沉淀池，二沉池的出水經過消毒排放或者進入三級處理，一級處理結束到此為二級處理，三級處理包括生物脫氮除磷法，混凝沉淀法，砂濾法，活性炭吸附法，離子交換法和電滲析法。二沉池的污泥一部分回流至初次沉淀池或者生物處理設備，一部分進入污泥濃縮池，之后進入污泥消化池，經過脫水和干燥設備后，污泥被最后利用。

系統框架

本系統采用softlink 300系列控制器和Profibus DP現場總線

用戶評價

本項目整套自控系統由我公司自行開發設計,工程于2007年8月開始實施，于2008年3月順利投產。

在此項目中我公司選用西門子CPU315-2DP作為控制主站，下掛SOFTLINK系列的IM153從站,配套SOFTLINK系列的300型I/O模塊。

整套系統中SOFTLINK系列模塊的使用比例占到90％，大大節省了整套自控系統的建設成本。

自控系統建成投入運行二年多以來，運行狀態穩定，沒有發現通道損壞，沒有出現過通訊中斷，沒有出現模擬量數據漂移，得到廠內人員的一致好評。

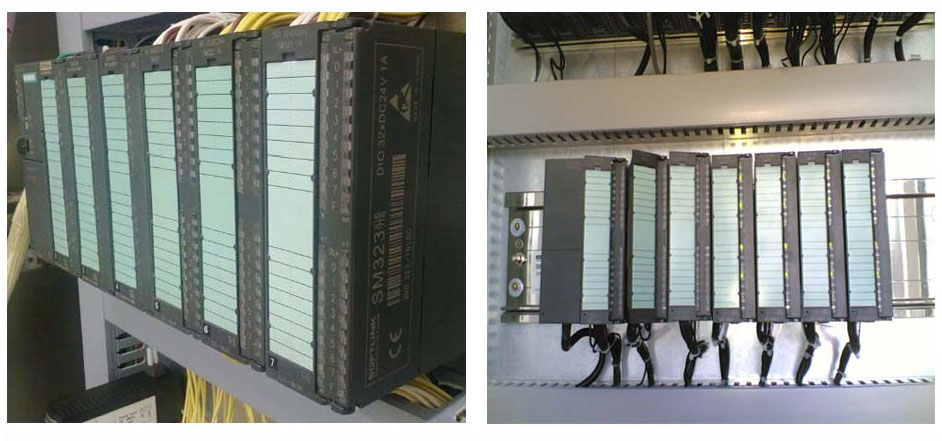

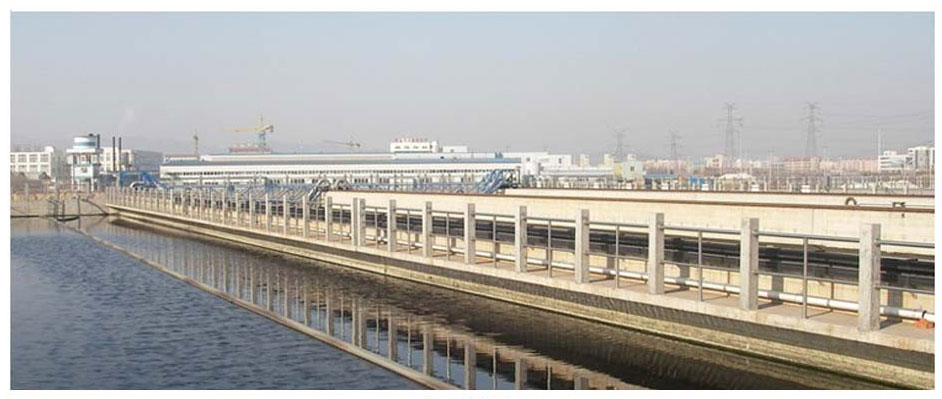

現場圖片
